평평한 시트부터 완성된 부품까지 모든 굽힘을 제어합니다

판금 굽힘은 평평한 재료를 정의된 각도, 반경 및 프로파일을 가진 부품으로 변환합니다. 진정한 과제는 단일 자격을 갖춘 부품을 생산하는 것이 아니라 안정적인 각도, 치수를 유지하고 반복 생산 전반에 걸쳐 일관성을 형성하는 것입니다.
Leadway는 프레스 브레이크 엔지니어링, 서보 제어, CNC 프로그래밍, 크라운 보상 및 툴링 기술을 결합하여 정밀 부품, 후판, 긴 공작물 및 자동 굽힘 생산을 지원합니다.

파트 드로잉을 제출하세요

Jiangsu Lingwei CNC Machine Tool Co., Ltd.

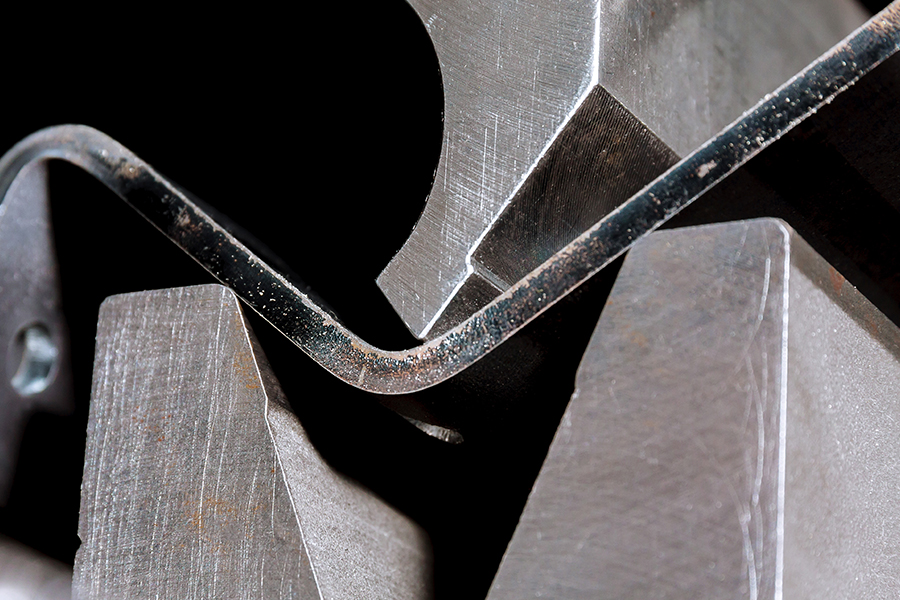

에어 벤딩
공기 굽힘 시 시트는 하부 다이의 양쪽 숄더에 의해 지지되지만 내부 표면과 완전히 접촉하지는 않습니다. 펀치는 계산된 깊이로 이동하여 각도를 제어합니다.펀치 위치가 깊을수록 각도가 작아집니다. 동일한 펀치와 다이를 사용하여 서로 다른 각도를 형성할 수 있으므로 공기 굽힘은 높은 공정 유연성을 제공하며 다중 제품 판금 생산에 널리 사용됩니다.

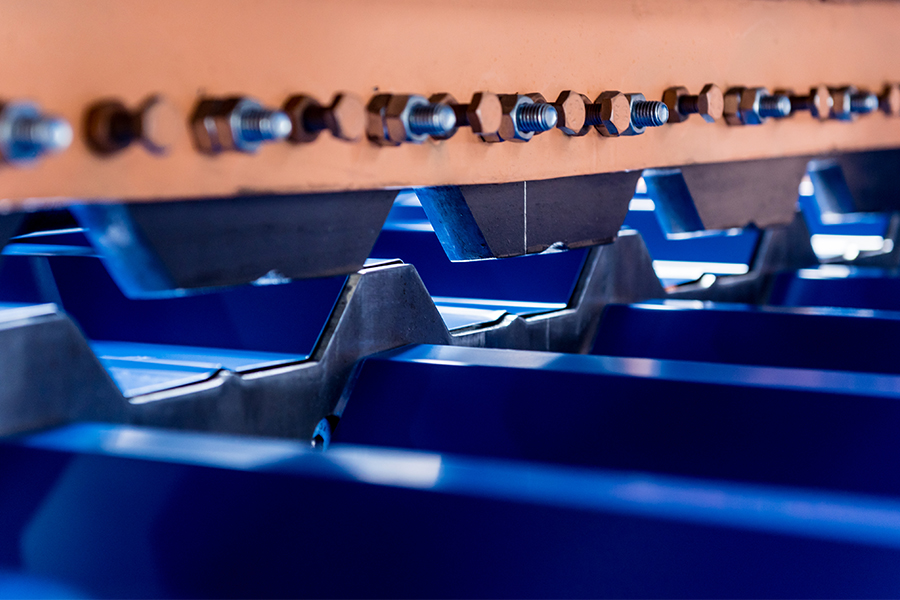

하단 굽힘
바닥 굽힘에서 펀치는 시트를 하부 다이 안으로 완전히 눌러 재료가 펀치 및 다이 형상을 밀접하게 따르도록 합니다. 따라서 최종 프로파일은 툴링에 의해 보다 직접적으로 결정됩니다.공기 굽힘에 비해 바닥 굽힘에는 일반적으로 더 높은 성형력과 더 밀접하게 일치하는 도구가 필요합니다. 증가된 압력은 각도를 안정화하고 재료 스프링백을 줄이는 데 도움이 됩니다.

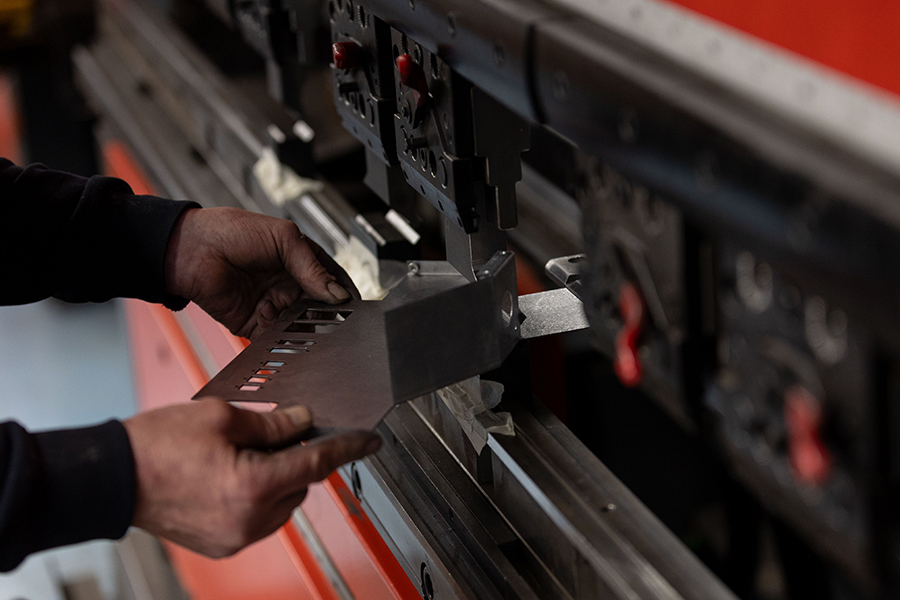

접기 및 헤밍
접기와 헤밍은 일반적으로 두 단계로 완료됩니다. 시트 가장자리는 먼저 미리 구부러진 다음 두 번째 성형 단계를 위해 위치가 변경됩니다.두 표면 사이에 제어된 간격이 남아 있으면 결과적으로 접힌 가장자리가 됩니다. 두 표면을 완전히 함께 누르면 가장자리가 단으로 처리됩니다.

안정적인 굽힘 뒤에 숨은 기술

01

폐쇄 루프 램 동기화

램의 왼쪽과 오른쪽은 굽힘 사이클 전반에 걸쳐 동기화된 상태를 유지해야 합니다. 리드웨이 UPB 프레스 브레이크는 폐쇄 루프 전기 유압 서보 제어를 사용하여 Y1 및 Y2 축을 조절하고 안정적인 램 움직임을 유지합니다.
02

최고의 보상

굽힘 하중 하에서 램과 작업대가 약간 변형되어 긴 작업물을 따라 각도 변화가 발생할 수 있습니다. 기계적 또는 유압식 크라우닝은 이러한 차이를 줄이기 위해 굽힘 길이에 걸쳐 보상을 적용합니다.
03

CNC 프로그래밍 및 백게이지 포지셔닝

선택한 제어 시스템에 따라 리드웨이 프레스 브레이크는 그래픽 프로그래밍, 자동 굽힘 시퀀스 계산, 도구 라이브러리, 각도 보정 및 충돌 감지를 지원할 수 있습니다. 다축 백게이는 다양한 플랜지 치수, 부품 높이 및 비대칭 공작물에 대한 정확한 위치 지정을 제공합니다.
04

툴링 및 빠른 전환

툴링은 내부 반경, 최소 플랜지 크기, 필요한 굽힘력 및 최종 프로파일에 직접적인 영향을 미칩니다. 리드웨이는 작업물에 따라 분할된 툴링, 단일 V 및 다중 V 다이, 큰 반경 도구, 헤밍 도구 및 퀵 클램핑 시스템을 구성할 수 있습니다.
